Dossier technique de la maquette "sous-marin"

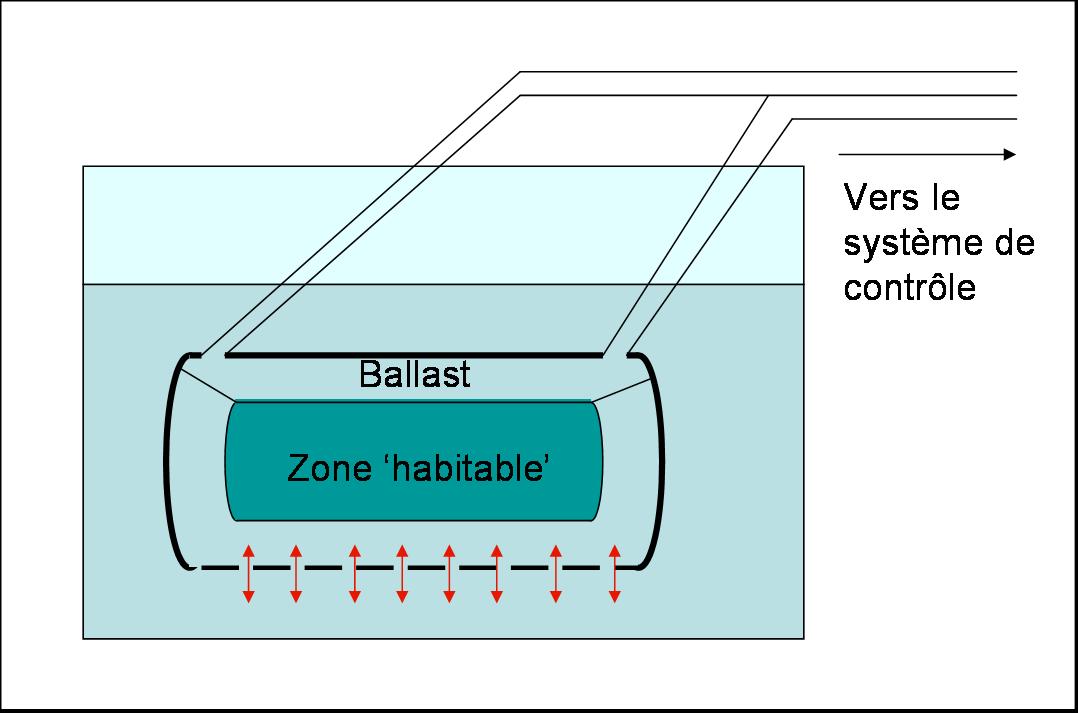

Le sous-marin est composé d'un compartiment interne (zone habitable)et d'un ballast percé de trous au fond (= V2). Elle est reliée au système de commande par 2 tuyaux (=V3)

cliquez sur l'apercu pour agrandir

Ce système comporte (de gauche a droite):

Une partie Commande

  • Un accès à l'air libre
  • Un système pour colorer l'eau du ballast (seringue + Fluorécéine)

Une partie Réservoir/Compression

  • 6 réservoirs (=seringues)
  • 1 réservoir Lego
  • Une pompe Lego assurant la compression de l'air dans les réservoirs

La communication des fluides entre les composants est assurée par des systèmes de perfusion
